植筋加固

信息来源:http://www.zjcljt.com/ 作者:中建昌龙 发布时间:2023-10-16 17:08

植筋加固是一项针对混凝土结构较简捷、有效的连接与锚固的技术;可植入普通钢筋,也可植入螺栓式锚筋;现已广泛应用于建筑物的加固改造工程。

植筋加固技术,如:施工中漏埋钢筋或钢筋偏离设计位置的补救,构件加大截面加固的补筋,上部结构扩跨、顶升对梁、柱的接长,房屋加层接柱和高层建筑增设剪力墙的植筋等。它是对工程中没有预埋钢筋的一种有效补救措施。


工艺流程

步骤一:钻孔

根据设计图的配筋位置及数量,错开原结构钢筋位置,标注出植筋位置。用冲击钻钻孔,钻头直径应比钢筋直径大5mm左右,钢筋选用φ25钢筋,钻头选用φ30的合金钢钻头。孔深大小15d(375mm),实际钻深400mm。钻孔时,钻头始终与柱面保持垂直。

步骤二:清孔除尘

清空除尘是植筋中最重要的一个环节,因为孔钻完后内部会有很多灰粉、灰渣,直接影响植筋的质量,所以一定要把孔内杂物清理干净。方法是:用防脱毛毛刷,套上加长棒,伸至孔底,把灰尘、碎渣带出,再用压缩空气,吹出孔内浮尘,来回三遍,吹完后再用脱脂棉沾酒精或丙酮擦洗孔内壁。但不能用水擦洗,因酒精和丙酮易挥发,水不易挥发。用水擦洗后孔内不会很快干燥。钻孔清洗完后要请设计等有关单位验收,合格后方可注胶。

步骤三:注胶

植筋胶是AB组分专用成品,取一组强力植筋胶,装进套筒内,安置到专用手动注射器上,慢慢扣动板机,排出铂包口处较稀的胶液废弃不用,然后将螺旋混合嘴伸入孔底,如长度不够可用塑料管加长,然后扣动板机,板机孔动一次注射器后退一下,这样能排出孔内空气。为了使钢筋植入后孔内胶液饱满,又不能使胶液外流,孔内注胶达到80%即可。孔内注满胶后应立即植筋。

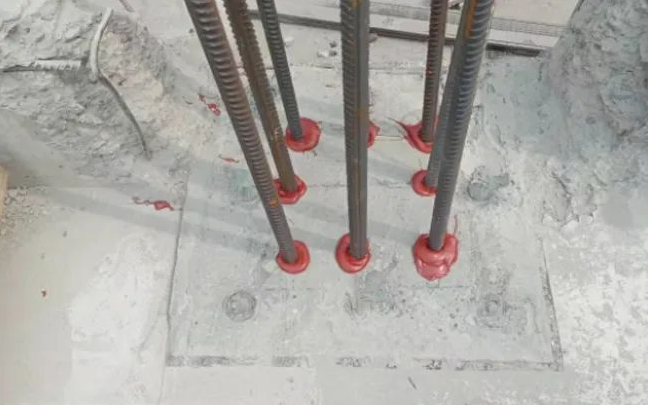

步骤四:植筋

在注胶前梁底模板就已支好,便于植筋后钢筋定位。植筋前要把钢筋植入部分用钢丝刷反复刷,清除锈污,再用酒精或丙酮清洗。钻孔内注完胶后,把经除锈处理过的钢筋立即放入孔口,然后慢慢单向旋入,不可中途逆向反转,直至钢筋伸入孔底。

步骤五:固化

钢筋植入后,在梁底模板上定位,在强力植筋胶完全固化前不能振动钢筋。强力植筋胶在常温下就可完成固化,按胶水说明书中指定固化时间待其固化后便可进行下道工序施工。

步骤六:检验

在植筋施工前,要对所用钢筋及植筋胶进行现场拉拔试验,以确定钢筋及植筋胶是否符合设计要求。

方法是:制作与要植筋部位混凝土构件相同强度等级的混凝土试件,按植筋步骤,植入3组钢筋,待植筋胶完全固化后,进行拉拔实验。实验用专用的钢筋测力计,当加力达到Ⅱ级钢筋屈服强度(450N/mm2)时,出现颈缩现象,继而拉断。

测试时测力计施加于卡具的力应符合FC≥FYK(FC:测力计施加的力,N/mm2;FYK:钢筋的屈服强度,N/mm2)试验需证明:植筋用的植筋胶强度大于钢筋的屈服强度,植筋的破坏是钢筋的屈服破坏,不是胶的粘结破坏,这表明钢筋和植筋胶都是合格的。

植筋后进行非破损性拉拔试验,用来检测工作状态下的植筋质量,检测的数量是植筋总数的10%。检测中,测力计施加的力要小于钢筋的屈服强度、大于由设计部门提供的植筋设计锚固力值。

步骤七:绑筋、支模、浇注混凝土

钢筋在抗拉拔试验合格后就可按施工图开始绑筋、支模、浇注混凝土。


注意事项

1、植筋后,一般不允许在所植钢筋上焊接,如确实需要焊接时,焊点距离基材混凝土表面应大于15d,且应采用冰水浸渍的毛巾包裹植筋外露部分的根部。

2、承台围堰必须牢固,确保在植筋期间不能有水流入承台范围,承台要保持干燥。如果不能保障承台干燥,那此方案不可行。

3、注意天气变化,植筋施工开始前要查看天气预备,要确保在植筋施工期间天气状况良好,不要在阴雨天气施工。针对本工程在厂房内部施工,故无需考虑天气因素的影响。

4、钢筋必须按要求除锈,钢筋表明不能有油渍等杂物。5、植筋所用的锚固胶必须是合格产品,各项性能指标要符合规范要求。

6、为了保证植筋质量,必须避免第四条中提到的影响植筋质量缺陷的各个因素发生,从工、料、机、工艺、环境以及方法等几个方面综合考虑,要做到万无一失。

7、植筋施工用电要按照项目的用电规程操作,避免违章。

8、植筋所用的设备及机具必须按找该设备或机具的操作规程操作,不允许违章操作。

9、植筋所用的材料不能到处乱扔污染环境。


应用领域

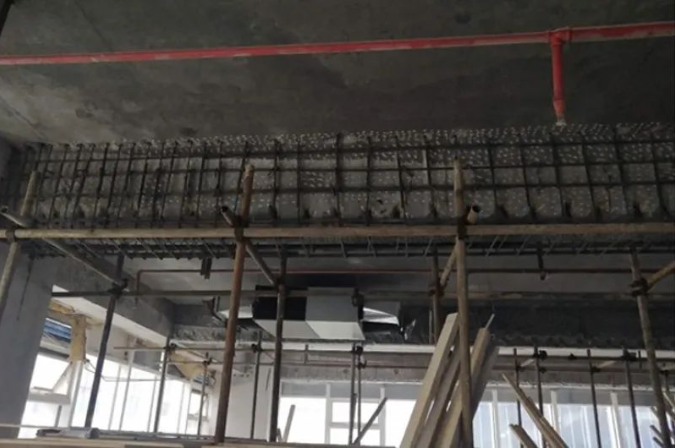

1、建筑物新增梁、楼板、墙体、立柱等。

2、墙体、柱、梁等加固。

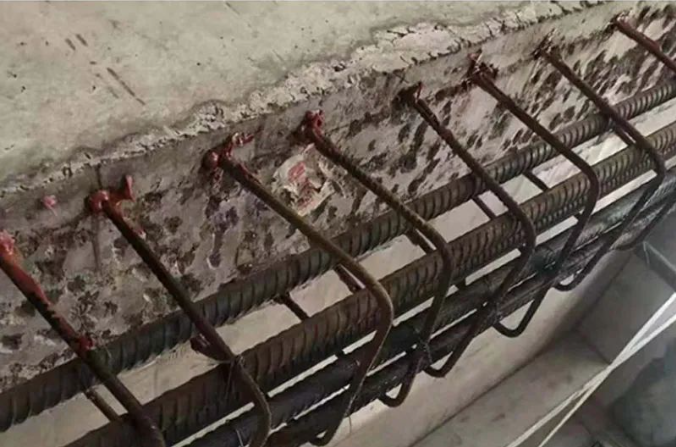

3、对桥梁,柱加大断面植筋,柱加牛腿,水平植筋。

4、墙体加厚拉结植筋。

5、结构加层柱头拉结钢筋,梁体接长水平植筋,梁上加柱,垂直植筋,基础、连续墙植筋,预制梁修复植筋。

6、幕墙埋件。

7、机械设备固定。

8、岩石,砖砌体等锚固。
