气温骤降、寒潮来临，结构加固，该如何应对？-湖北中建昌龙建筑加固技术有限公司

碳纤维加固，粘钢加固，桥梁加固等是本公司的主营业务！

行业新闻

/ Service

公司新闻>>更多

联系我们>>更多

湖北中建昌龙建筑加固技术有限公司

胡先生：19327677319、13807138117
电话：027-87447688
传真：027-87447688
邮　箱：zjcljt@163.com
公司官网：www.zjcljt.com
地　址：湖北省武汉市洪山区珞瑜路312号双恒创业园行政楼3楼

行业新闻当前位置：主页 > 新闻动态 > 行业新闻 > 气温骤降、寒潮来临，结构加固，该如何应对？

气温骤降、寒潮来临，结构加固，该如何应对？

信息来源：http://www.zjcljt.com/ 作者：中建昌龙发布时间：2022-01-14 17:44

最近，新一轮寒潮席卷全国各地！气温骤降、寒潮来临，但仍有很多项目在努力克服天气寒冷等不利因素，倒排工期，加班加点，确保按期保质保量完成重点项目建设任务。


冬季施工，必须克服寒冷天气对施工质量带来的影响，面对骤降的气温，结构加固又会有哪些困难？怎么解决？看完文章你就懂了！

温度骤降，加固中什么产品受影响较大？

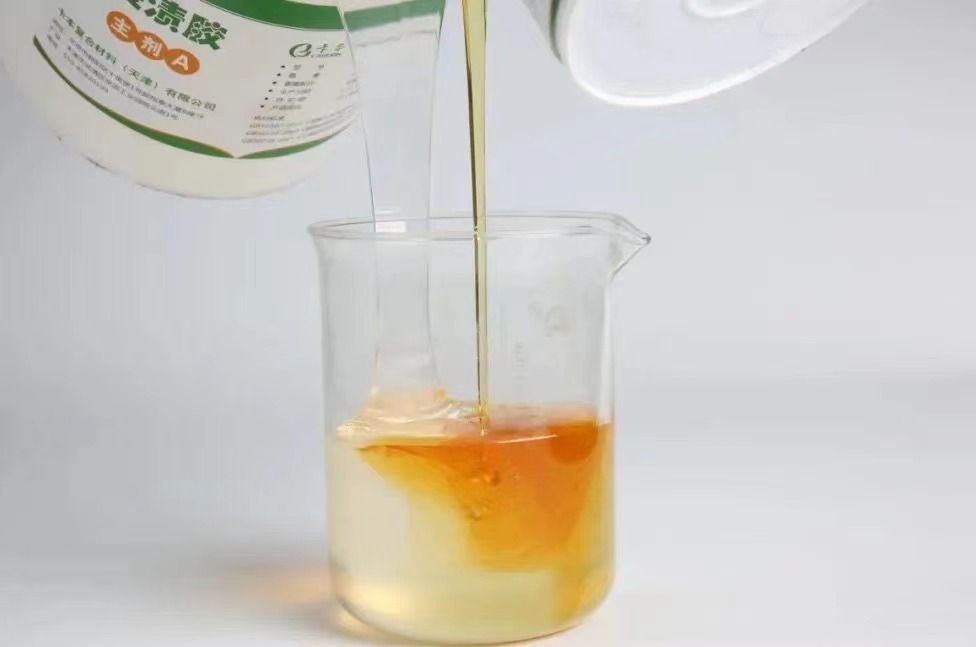

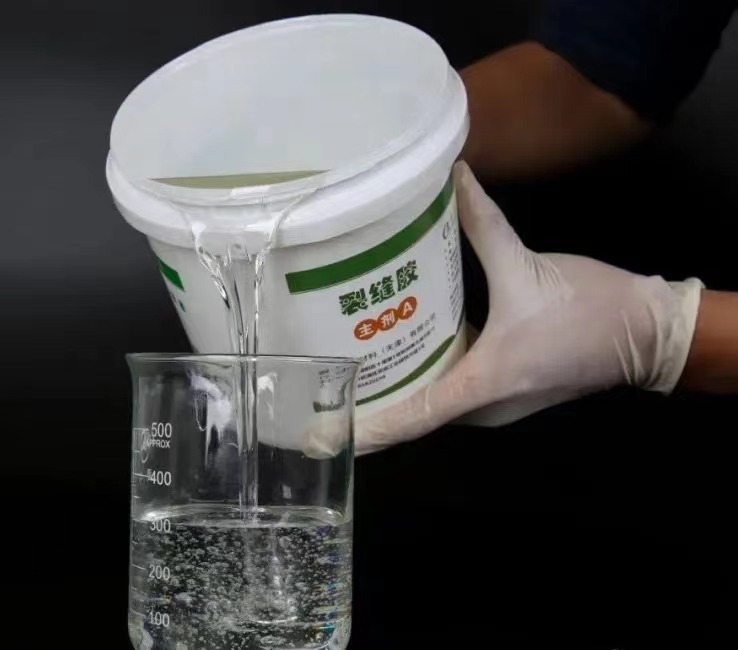

答：众所周知，环氧树脂的黏度受温度的变化影响。未改性环氧树脂温度每下降5℃，黏度可能增加1倍。黏度的变化，直接影响施工体验。比如对于裂缝胶，黏度是800mPa·s时，可以灌注0.5-1.5mm的裂缝，当黏度高于800mPa·s时，就无法施工了，只能现场加热。


温度下降，对胶粘剂的影响不只是黏度，还有固化速度。环氧树脂固化属于开环聚合反应，需要在一定的温度下，才能反应。一般温度越高，反应越快。温度下降，反应速度明显变慢，甚至不反应。

夏季买的胶粘剂现在还能用吗？

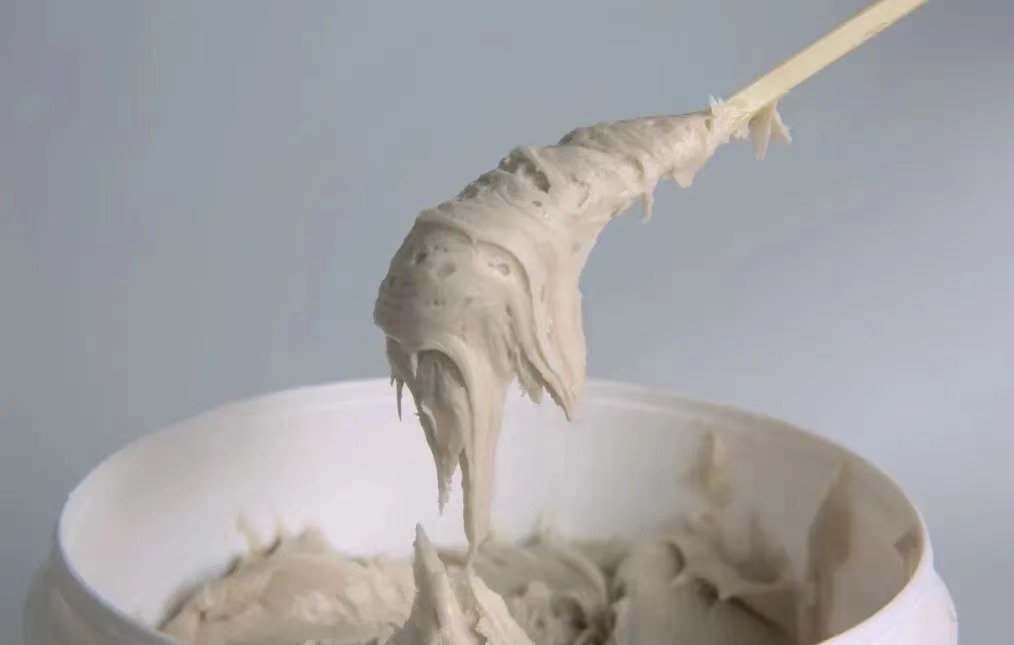

答：一般来说，如果采用未改性的环氧树脂和常规固化剂，夏季胶粘剂在温度低于15℃时，其施工性能会明显变差。液体胶黏度增大，变稠，对基面浸润性变差；膏体胶取出困难，搅拌费力。通过加热，一般可以使用。但是温度低于5℃时，部分环氧胶粘剂不能完全固化。这种情况，会带来安全隐患。但是通过化学和物理改性，环氧胶粘剂的适用温度范围会明显拓宽，比如卡本的全环境结构胶。因此，使用前，需要咨询厂家。


一般的环氧胶粘剂使用温度范围是多少？

答：结构加固领域使用的环氧胶粘剂为室温固化型胶粘剂。根据GB50728-2011《工程结构加固材料安全性鉴定技术规范》规定，对未经改性的结构胶，室温固化指能在不低于15℃的室温下进行正常化学反应的固化过程；对改性的结构胶，指能在不低于5℃的室温下进行正常化学反应的固化过程。

低温固化指能在低于5℃的低温环境中进行正常化学反应的固化过程。对工程结构加固用的低温固化型胶粘剂，一般按其反应所要求的自然温度分为-5℃、-10℃和-20℃三档。


如何选择胶粘剂？

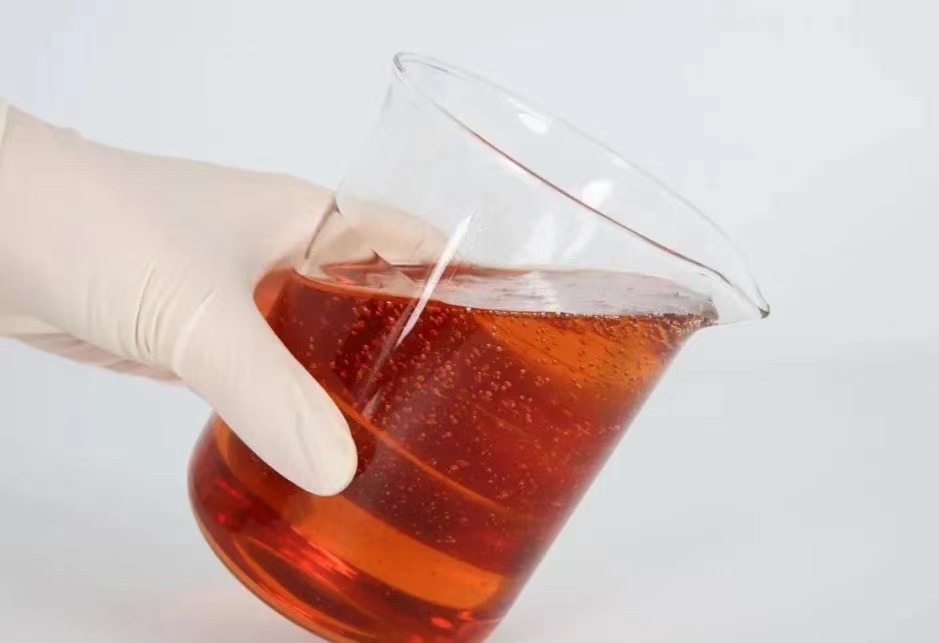

答：温度的大幅度变化，是不可避免的。在选择胶粘剂时，应根据环境温度变化范围选择合适的胶粘剂，尽量选择对环境普适性较高的胶粘剂。这类胶粘剂一般都是经过化学和物理改性的。在温度较高时，有一定的可操作时间，温度下降时，对施工性能和固化速度影响较小。


温度低于-5℃时，常规胶粘剂还能用吗？

答：一般来说是不可以再使用了，此时推荐使用超低温胶粘剂。卡本的超低温胶粘剂通过数千次配方设计和试验验证，在-15℃也具备较好的施工性能，同时可以完全固化，保证冬季北方地区正常施工，是获得国家专利的超低温结构胶。

超低温结构胶使用时要注意什么？

答：超低温结构胶由于采用了活性较高的环氧树脂和固化体系，因此必须严格按照推荐温度使用。温度高于5℃，反应速度明显加快，可操作时间明显缩短。温度高于10℃，很容易“爆聚”，无法使用。

环境温度更考验结构胶的性能，以及耐久性。很多看似很难突破的技术难题，随着研发的持续投入，已经得到了很好的解决。

上一篇：地基和基础加固方法及适用范围总结下一篇：关于悬挑梁加固方法解析

扫一扫查看更多惊喜
