中建昌龙:如何计算植筋锚固深度

信息来源:http://www.zjcljt.com/ 作者:中建昌龙 发布时间:2019-10-17 08:54

随着建筑施工技术的飞速发展,混凝土后锚固技术得到广泛应用。混凝土后锚固技术包括膨胀型锚栓、扩孔型锚栓和化学植筋,其中化学植筋技术越来越多的应用到工程施工中,主要用于混凝土结构改扩建工程的钢筋锚固。植筋技术也是当前专业加固公司最基本的加固技术之一。

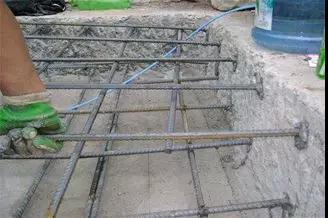

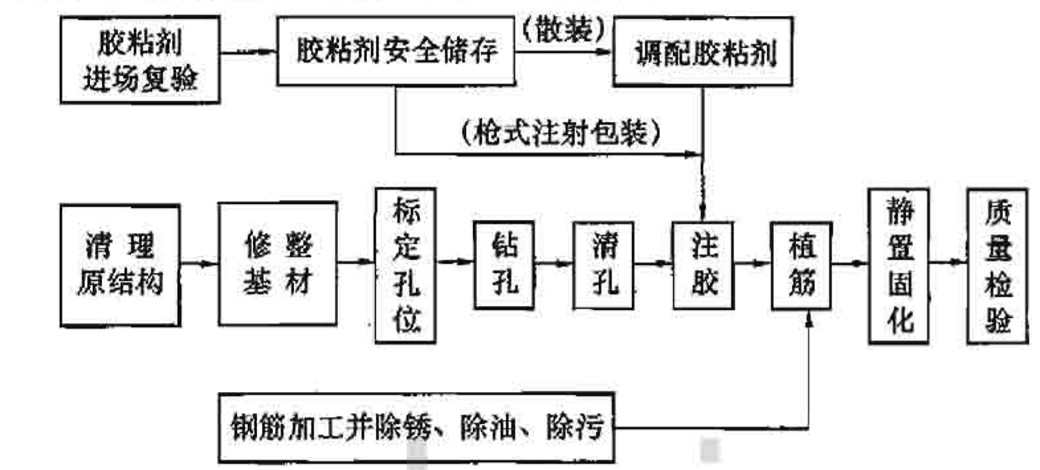

近年来,植筋技术在民用建筑钢筋混凝土结构工程中广泛应用(下图为现场植筋工程施工照片),但在工程实践中仍普遍存在个别不统一的做法和不规范的行为。植筋工程的施工质量直接影响到整个工程的质量,应当引起工程人员的重视,特别是某些植筋工程与生命线工程发生直接联系,如果植筋过程处理不当,可能为工程留下影响结构安全的隐患。




现行国家规范、行业标准、地方规程对植筋技术的要求不尽统一,导致个别工程项目人员对植筋技术的认识和掌握不够全面,容易导致工作中一些非故意错误。根据GB 50367-2013《混凝土结构加固设计规范》的相关内容,对混凝土结构植筋锚固长度做如下介绍:


1.1当新增构件为悬挑结构构件时:

其原构件混凝土强度等级不得低于C25;当新增构件为其他结构构件时,其原构件混凝土强度等级不得低于C20。


1.2采用植筋锚固的混凝土结构:

其长期使用的环境温度不应高于60℃;处于特殊环境(如高温、高湿、介质腐蚀等)的混凝土结构采用植筋技术时,除应按国家现行有关标准的规定采用相应的的防护措施外,尚应采用耐环境因素作用的胶粘剂。


1.3当按受力计算植筋锚固长度时:





实例条件:

8度区某项目框梁,构件及基材混凝土强度等级C30,保护层25mm,植筋钢筋直径14mm,间距70mm,箍筋为三级钢8@100,非潮湿和高温环境。


计算过程:

1)由15.2.5可知,考虑结构构件受力状态对承载力影响的系数取1.0,混凝土孔壁潮湿影响系数取1.1,使用环境的温度影响系数取1.0,因此,根据式(15.2.5)其锚固深度的修正系数为1.1。

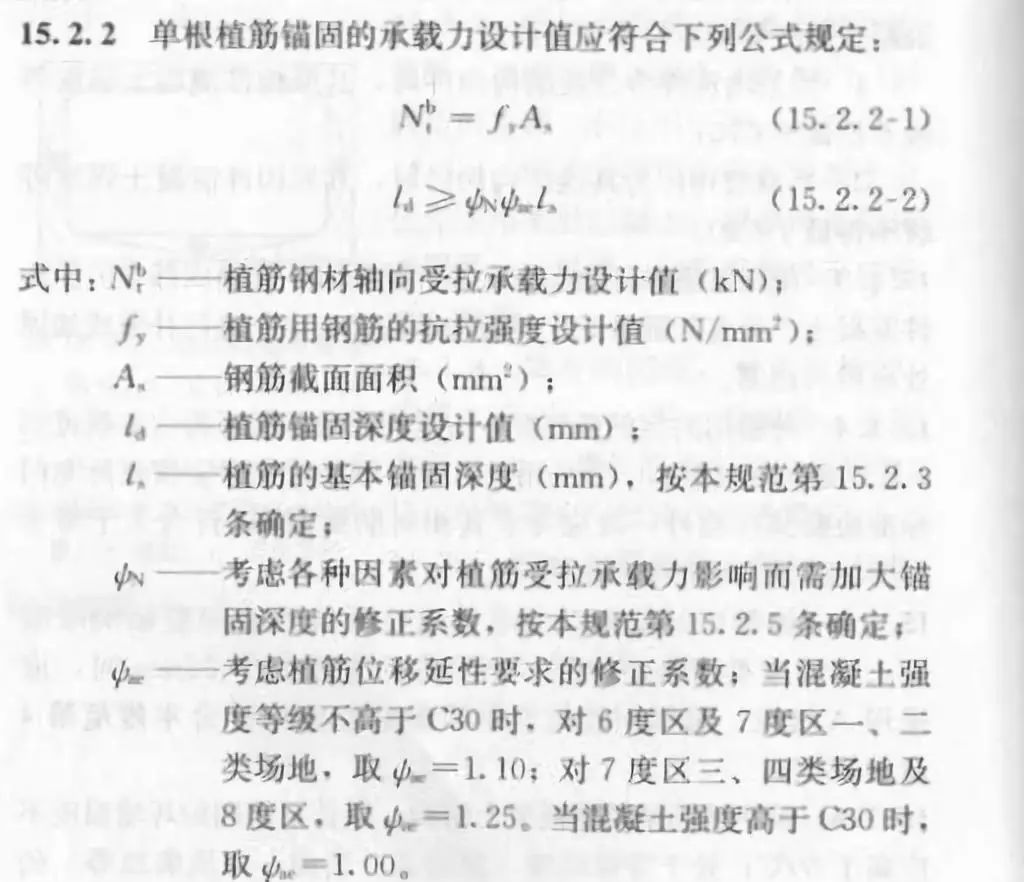

2)由15.2.2可知,8度区考虑植筋位移延性要求的修正系数为1.25。

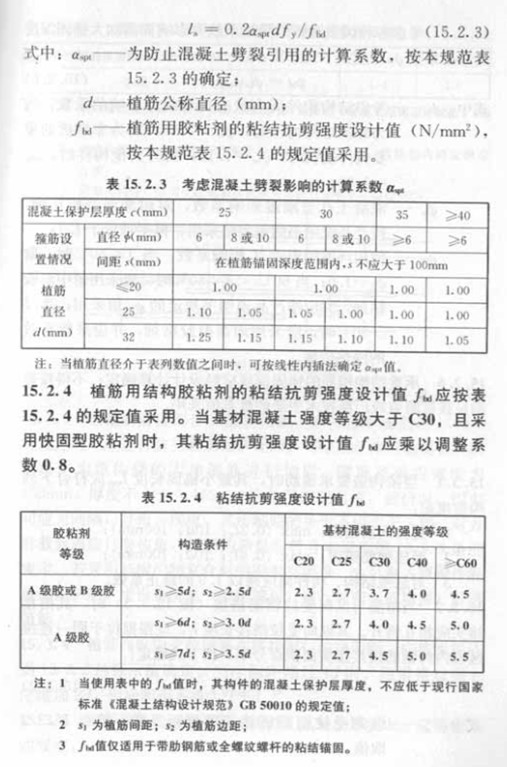

3)由表15.2.3可知,当保护层厚度为25mm,箍筋为三级钢8@100,植筋直径为14mm时,为防止混凝土劈裂引用的计算系数为1.0。

4)由表15.2.4可知,当基材混凝土强度为C30,植筋间距70mm,植筋直径14mm时,植筋胶粘结抗剪强度设计值为3.7N/mm²

5)根据式(15.2.3),代入数值计算得出基本锚固深度为273mm。(三级钢抗拉强度设计值取360 N/mm²)。

6)根据式(15.2.2-2),代入数值计算的锚固深度设计值为376mm。

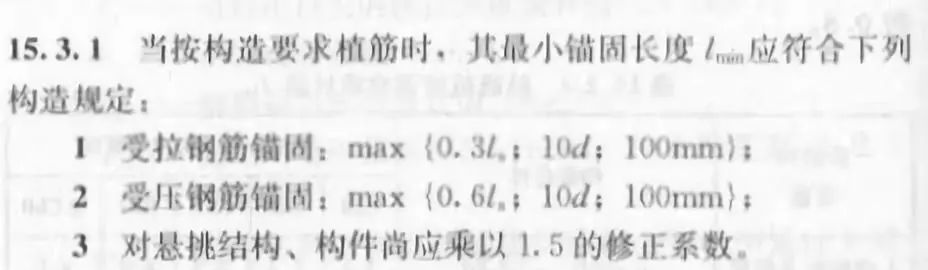

1.4当按构造要求植筋时:


该项目工况下,基本锚固长度为273mm,植筋钢筋直径为14mm,按构造要求时受拉钢筋锚固长度为81.9mm、140mm和100mm的较大值,取140mm。因此该项目满足设计和施工要求的植筋锚固长度为376mm。


综上


本文通过对现行国家规范有关植筋技术部分的规定,并以实例分析确定植筋锚固深度的大小,以望达到纠正植筋工程管理中非规范行为之目的。
