中建昌龙:增大截面加固设计,折减系数怎么取

信息来源:http://www.zjcljt.com/ 作者:中建昌龙 发布时间:2019-06-11 15:46

增大截面加固法是增大原构件截面面积并增配钢筋,以提高其承载力和刚度,或改变其自振频率的一种直接加固法,适用于钢筋混凝土受弯和受压构件的加固。




1

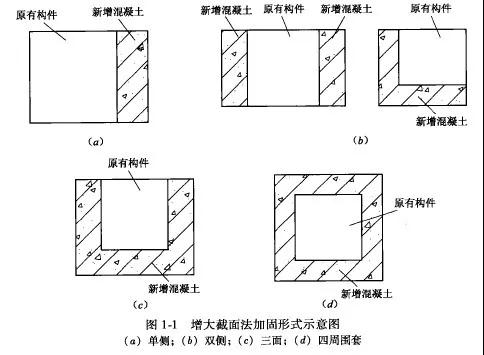

增大截面加固的不同形式


根据混凝土结构构件受力特点和加固的目的要求、构件的尺寸大小、施工方便等可设计为单侧、双侧、三侧加固或四边围套加固。例如,梁常用上、下侧加固,偏心受压柱常用四边围套加固,偏心受压柱常用单侧或双侧加厚层加固。




2

加固计算中折减系数取值


设计规定,采用增大截面加固法时,应采取措施卸除或大部分除作用在结构上的活荷载。


从理论分析可以看出,加固构件的受力特征与加固施工是否卸载有关。


当部分卸荷时,加固后的构件工作属于二次受力性质,存在着应力滞后问题;当完全卸载时(实际工程中完全卸载很难做到)加固后的构件工作虽属一次受力,但由于受二次施工的影响,其截面仍然不如一次施工的新构件,新增主筋在连接构造和受力状态上不可避免地要受到种种影响因素的综合作用,从而有可能导致其强度难以充分发挥。于加固设计是按整体截面计算的(一次受力),所以有必要考虑一定的折减系数。

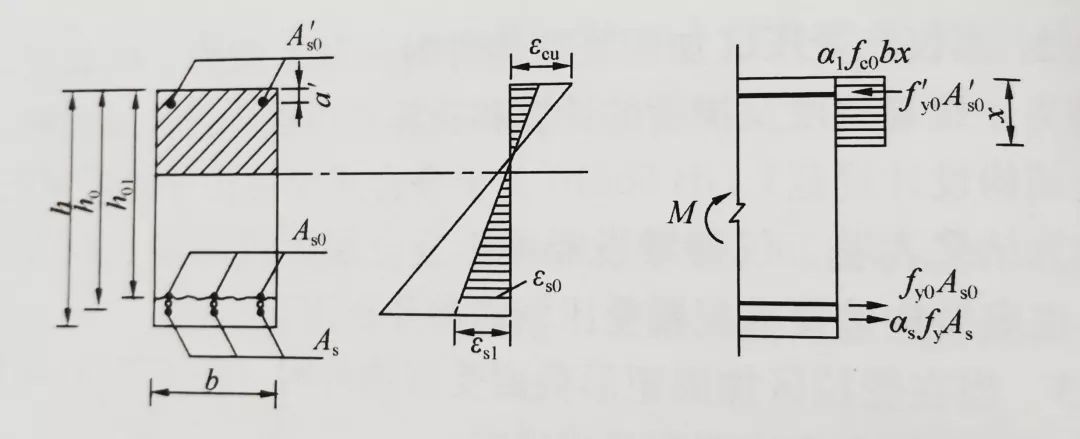

△矩形截面受弯构件正截面加固计算简图


加固受弯构件时,分为受拉区增大截面和受压区增大截面。


(1)当仅增大受压区截面时,其承载力、抗裂度、钢筋应力、裂缝宽度及挠度的计算和验算,可按现行国家标准《混凝土结构设计规范》 GB 50010 关于叠合式受弯构件的规定进行。


(2)当增大受拉区截面时,加固规范给出了正截面和斜截面的计算公式,公式类似混凝土结构设计规范的计算公式,只是新增的钢筋和混凝土强度给了一个折减系数。


正截面受弯时新增钢筋强度利用系数为0.9;斜截面受剪时新增箍筋强度利用系数为0.9,砼的折减系数为0.7,新增混凝土强度利用系数为0.7。


      对于受压构件正截面加固计算中,也考虑了钢筋和混凝土的折减系数。正截面计算时折减系数为0.8;偏心受压正截面计算时折减系数为0.9。
